texnology®XR88無氟





texnology®XR88作增效劑使用，texnology®FCB015六碳防水防油劑



用途

1、推薦用于合成纖維的耐久防水、防虹吸、耐靜水壓整理。

2、特別適合于水性涂層前的防透漿處理。

3、氟素整理增效劑，提高氟素整理劑的初始防水、防油性能及耐水洗性。

4、用于纖維素纖維時，需配合texnology®M390使用，即可達到優異的耐久防水效果。



特點

1、安全和環保：完全不含APEO、不含PFOA、不含PFOS，很好的有機氟替代品。

2、單獨作為非氟使用，在合成纖維紡織品上具有優異的防水及耐水洗效果。價格與目前市場上經劑型C8氟素相當甚至更經濟。在纖維素纖維及白色織物上需配合25%-50%的texnology®M390使用，防水耐水洗性更優異且對織物白度幾乎無影響，手感也會更柔軟。

3、可與所有氟系三防產品同浴使用，能明顯提升初始防水、防油效果及其耐水洗性，且助劑使用綜合成本大大降低，是目前市場上最優異的三防整理增效劑。

4、大量生產實踐證明

   a.作為非氟使用時

     在全棉及其混紡織物上，用量在40-50g/L，及在合成纖維織物上，用量在20-40g/L,便可表現出優異的防水效果。

   b.作為三防助劑增效劑使用時

     用量在20g/L，便可發揮出優異的增效作用（30g/L效果耐洗性最佳）。

   c.用于織物的涂層整理時，能有效的遏制“脫膠”現象，是一只優良的防“虹吸”產品。

   d.無論單獨使用或作為增效劑使用，都具有很好的耐水洗效果。有別于其他三防產品同浴使用的交聯劑。



性質

化學結構	改性樹脂水溶液
離子性	非離子／陽離子
pH值	3.5 - 4.5
固含量（烘干法）	30%（2g，110℃*4小時）
比重(20℃)	約0.99-1.00克/毫升
外觀	白色至淺棕色液體
儲存穩定性	texnology®XR88 于 20℃密閉容器內可存放1年，該產品對 40℃以上及 0℃以下敏感。
生態/毒性	該產品的存放、運送和使用應遵守化學品儲存的一般衛生安全規定。不可吞服texnology®XR88的進一步資料，尤其是有關操作、毒理學和生態學數據請查詢產品的安全手冊。



應用

texnology®XR88防水整理劑通常采用浸軋加工工藝。



推薦用量(浸軋法)：

20-80 g/l     texnology®XR88



●建議配方：

1、涂層前防透漿預處理

   texnology®XR88 5-15g/L



2、棉及其混紡織物加強型防水、防油整理（作為氟素增效劑時， 整理液用冰醋酸調到pH5-6）

     texnology®FCB015 35g/L + texnology®XR88 20g/L

    采用一浸一軋處理方式

    帶液率：76.5%

    烘干：110℃X2分鐘

    焙烘：170℃X90s

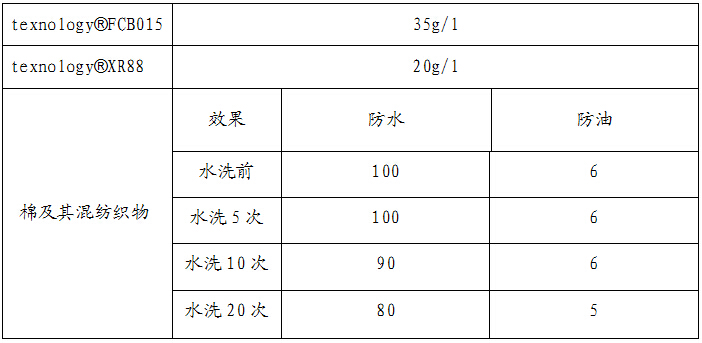

初始		洗水5次		洗水10次		洗水20次
防水	防油	防水	防油	防水	防油	防水	防油
100	6	100	6	90	6	80	5



3、滌綸、尼龍面料防潑水整理（整理液的pH 請用1%NaOH溶液調節到6-7，接近7最佳）

     texnology®XR88 20g/L

    采用一浸一軋處理方式

    帶液率：53.5%

    烘干：110℃X2分鐘

    焙烘：170℃X1分鐘

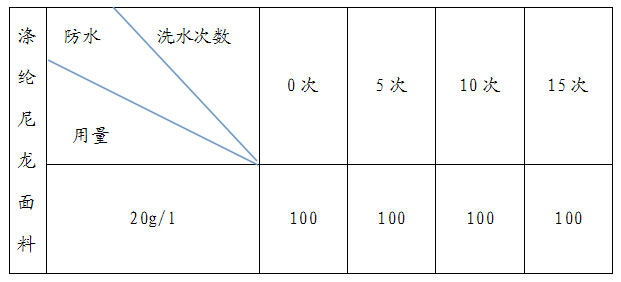

洗水	0次	5次	10次	15次
防水效果	100	100	100	100

   *防水根據AATCC 22-2005測試標準進行測試

   *防油根據AATCC 118-2007測試標準進行測試



包裝規格

正常量產采購只提供50KG和120KG的塑料桶包裝規格，中試可根據客戶要求分裝。



溫馨提醒：

1、建議佩戴手套、眼罩或面罩，做好手及雙目防護，避免接觸皮膚及眼睛。

2、這里所提供的資料是以我們的最佳經驗、長期研究和大量實驗為基礎的，但是商品在實際使用時的環境和工藝條件非我公司所能控制，所以根據這些資料造成任何損失或損壞，本公司概不負責。實際生產中，根據您特定的生產環境或要求，請預先進行實驗室小試。
